2020年10月2日 星期五

挑了一些 Thin Mini-ITX 主機板打算從中選擇 (技嘉 GA-IMB310TN、GA-IMB370TN、GA-IMB410TN 或 華碩 PRIME H310T2 R2.0 或 華擎 H410TM-ITX、B460TM-ITX、A320TM-ITX)

近期在考慮要組一台由變壓器供電的 Thin Mini-ITX 主機板的電腦,從網路上挑了一些目前還有在賣的。目前選了 GIGABYTE 的 GA-IMB310TN、GA-IMB370TN、GA-IMB410TN,與 ASUS 的 PRIME H310T2 R2.0,以及 ASRock 的 H410TM-ITX、B460TM-ITX、A320TM-ITX。

還會選 Intel 300 系列晶片組的原因是,能搭配的 i3-9100F 還算便宜,只是會需要搭配顯示卡。而個人的需求是,或許短期內還會需要 DVI 輸出 2560x1400 @60Hz,而這就避免不了需要安裝獨立顯示卡;也或許內顯能 HDMI 2.0 輸出的話,可能也是好選擇...


候選名單如下......


GIGABYTE GA-IMB310TN

GIGABYTE 技嘉科技 - GA-IMB310TN (rev. 1.0)

官方網站上只寫 with 12/19~24V DC-in,沒說端子的大小 (應該是 5.5x2.5mm)。

晶片組: Intel H310

CPU: 最高 65W 第 9、8 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: DisplayPort 1.2 (4096x2304 @60Hz) x1、HDMI 2.0 (4096x2160 @60Hz) x1

儲存: 2260/2280 M.2 (PCIe x2) x1、mSATA x1、SATA 6Gb/s x2

網路: Intel GbE LAN x2

擴充槽: PCI Express x4 槽 x1、CNVi M.2 x1

雖然標示支援到 65W 的 CPU,但在 CPU 支援列表也標示支援 95W 與 127W 的 CPU,只是有附註寫 condition support...

官網說明書在 DC 電源插座寫支援 150W 以下變壓器。

所支援的 HDMI 2.0 聽說是用 MegaChips MCDP2800 透過 DisplayPort 轉換而得。


淘宝网 中关村平价装机店 - 技嘉 IMB310TN 超薄工控主板LVDS 4COM VGA DC电源M.2 TMP2.0

此賣場底下有列表比較 GA-H310TN、GA-IMB310TN 與 GA-IMB310N 的差異。

淘寶上搜尋到的產品價格範圍在 CNY 988 ~ 999 (約 NT$ 4,282 ~ 4,330)


個人認為 GA-IMB310TN 的優點

1. 有 PCI Express x4 擴充槽

2. 照片看起來是全日系固態電容

3. 有 HDMI 2.0 輸出

4. 有可能在台灣購得


個人認為 GA-IMB310TN 的缺點

1. SSD 的 M.2 插槽在主機板背面

2. 非 x16 故只能用 PCI Express x1 顯示卡



GIGABYTE GA-IMB370TN

GIGABYTE 技嘉科技 - GA-IMB370TN (rev. 1.0)

官方網站上只寫 with 12/19~24V DC-in,沒說端子的大小 (應該是 5.5x2.5mm)。

晶片組: Intel Q370

CPU: 最高 65W 第 9、8 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: DisplayPort 1.2 (4096x2304 @60Hz) x1、HDMI 2.0 (4096x2160 @60Hz) x1

儲存: 2260/2280 M.2 (PCIe x4) x1、mSATA x1、SATA 6Gb/s x2

網路: Intel GbE LAN x2

擴充槽: PCI Express x4 槽 x1、CNVi M.2 x1

雖然標示支援到 65W 的 CPU,但在 CPU 支援列表也標示支援 95W 與 127W 的 CPU,只是有附註寫 condition support...

官網說明書在 DC 電源插座寫支援 150W 以下變壓器。

所支援的 HDMI 2.0 聽說是用 MegaChips MCDP2800 透過 DisplayPort 轉換而得。


淘宝网 中关村平价装机店 - 技嘉IMB370TN工控电脑主板支持台式CPUlintel8/9代/i3/i5/i7主板

此賣場底下一開始有列表比較 GIGABYTE GA-IMB370TN 與 ASUS H310T2 R2.0 的差異。最底下還有比較 GA-H110TN-E、GA-H110TN、GA-H310TN、GA-IMB310N、GA-IMB310TN 與 GA-IMB370TN 的差異。


淘寶上搜尋到的產品價格範圍在 CNY 1,550 ~ 1,580 (約 NT$ 6,718 ~ 6,848)

(不知為何賣 CNY 1,550 的 中关村平价装机店 的賣場在下搜尋不到)


個人認為 GA-IMB370TN 的優點

1. 有 PCI Express x4 擴充槽

2. 照片看起來是全日系固態電容

3. 有 HDMI 2.0 輸出

4. 有可能在台灣購得


個人認為 GA-IMB370TN 的缺點

1. SSD 的 M.2 插槽在主機板背面

2. 非 x16 故只能用 PCI Express x1 顯示卡



GIGABYTE GA-IMB410TN

GIGABYTE 技嘉科技 - GA-IMB410TN (rev. 1.0)

官方網站上只寫 DC in 12/19~24V,沒說端子的大小 (應該是 5.5x2.5mm)。

晶片組: Intel H410

CPU: 最高 65W 第 10 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: HDMI 2.0 (4096x2160 @60Hz) x1、HDMI 1.4a (4096x2160 @30Hz) x2

儲存: 2280 M.2 (PCIe x2) x1、mSATA x1 (共用 SATA 埠頻寬)、SATA 6Gb/s x2

網路: Intel GbE LAN x2

擴充槽: PCI Express x16 槽 x1、CNVi M.2 x1

雖然標示支援到 65W 的 CPU,但在 CPU 支援列表也標示支援 125W 的 CPU,只是有附註寫 condition support...

HDMI 2.0 是使用 Parade HDMI 2.0 晶片將 DisplayPort 轉換而得。

官網說明書在 DC 電源插座寫支援輸出 19V 變壓器。並且當使用 35W CPU 時,建議使用 95W 變壓器;使用 65W CPU 時,建議使用 120W 變壓器。


淘宝网 技嘉工控主板店 - Gigabyte/技嘉GA-IMB410TN Thin ITX软路由工控双网口PCIEx16主板


淘寶上搜尋到的產品價格範圍在 CNY 1,288 ~ 1,999 (約 NT$ 5,582 ~ 8,664)


個人認為 GA-IMB410TN 的優點

1. 有 PCI Express x16 擴充槽

2. 有 HDMI 2.0 輸出

3. 最新的 400 系列晶片組

4. 有可能在台灣購得


個人認為 GA-IMB410TN 的缺點

1. SSD 的 M.2 插槽在主機板背面

2. 照片看起來非全日系固態電容

3. mSATA 與 2x SATA 埠只能擇一使用

4. 於 F1 版 BIOS 下開啟 Intel Platform Trust Technology (PTT) win10 認不到 TPM 2.0

5. 主機板價格有可能是此次挑選中裏面最貴的


上面三款技嘉主機板,不管在電商賣場或官網都沒講到適用的變壓器 DC-in 端子規格。不過,技嘉有一張 H310 的 Thin Mini-ITX 主機板在某個淘寶賣場有註明 DC-in 端子是 5.5x2.5。

淘寶 中关村平价装机店 - 技嘉H310TN 薄款Thin MINI-ITX主板 行业工控主板

除了有標註 DC-in 端子尺寸外,還有列表比較 GA-H310TN、GA-IMB310TN 與 GA-IMB310N 的差異。



ASUS PRIME H310T2 R2.0

Google 只找得到產品支援頁面,找不到官網... 而且也沒有使用手冊可以下載。

ASUS 台灣 - 支援產品 PRIME H310T2 R2.0

似乎只找得到 PRIME H310T R2.0

ASUS Global - PRIME H310T R2.0

ASUS Global - PRIME H310T R2.0 Manual


淘宝网 创之鑫工控 - ASUS/华硕PRIME H310T2 R2.0THIN ITX主板 迷你主机HTPC8代9代

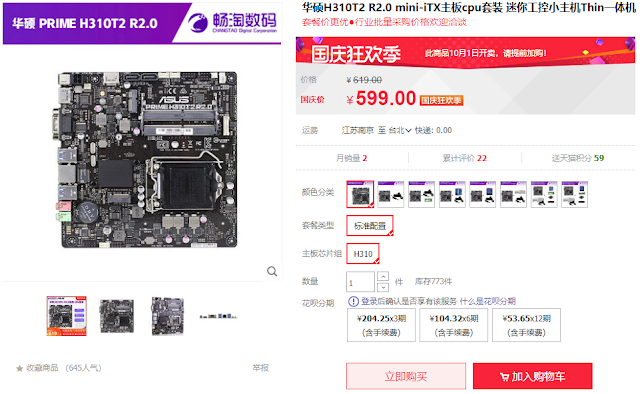

TMALL天猫 畅淘数码专营店 - 华硕H310T2 R2.0 mini-iTX主板cpu套装 迷你工控小主机Thin一体机


賣場有註明只支援 19V 變壓器,端子是 2.5/5.5。賣場上標示的主機板規格如下...

晶片組: Intel H310

CPU: 最高 65W 第 9、8、7、6 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: HDMI (4096x2160 @24Hz) x1

儲存: 2260/2280 M.2 (M Key) x1、SATA 6Gb/s x2

網路: Realtek RTL8111H GbE LAN x1

擴充槽: 2230 M.2 (E Key) x1

雖然標示支援到 65W 的 CPU,但在 CPU 支援列表也標示支援 95W 的 Core i5-9600K。


淘寶上似乎只有這兩個賣家在賣,目前價格是 CNY 599 (約 NT$ 2,596)


個人認為 H310T2 R2.0 的優點

1. SSD 的 M.2 插槽在主機板正面

2. CR2032 電池不是使用帶線版本


個人認為 H310T2 R2.0 的缺點

1. 無 PCI Express 擴充槽

2. 無 HDMI 2.0 也無 DP 能輸出 4K 60Hz

3. 無 TPM 2.0 但有端子接口

4. 照片看起來是非日系固態電容

5. 似乎賣場賣的都是非正式盒裝版的工業包且此主機板找不到正式官網



ASRock H410TM-ITX

ASRock - H410TM-ITX

晶片組: Intel H410

CPU: 最高 65W 第 10 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: HDMI 1.4 (4096x2160 @30Hz) x2

儲存: 2260/2280 M.2 (PCIe Gen3 x4) x1、SATA 6Gb/s x2

網路: Realtek RTL8111H GbE LAN x1

擴充槽: 2230 M.2 (E Key) x1

官網規格表中說是使用 19V 變壓器。

官網說明書 PDF 檔有說明 DC-in 端子是內徑 2.5mm 且外徑 5.5mm,並列出支援的變壓器品牌型號。

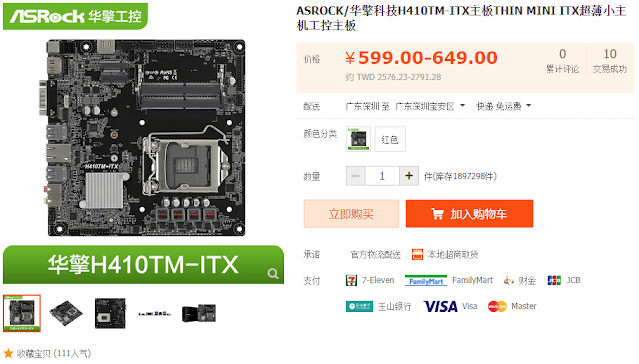

淘宝网 技嘉工控主板店 - ASROCK/华擎科技H410TM-ITX主板THIN MINI ITX超薄小主机工控主板

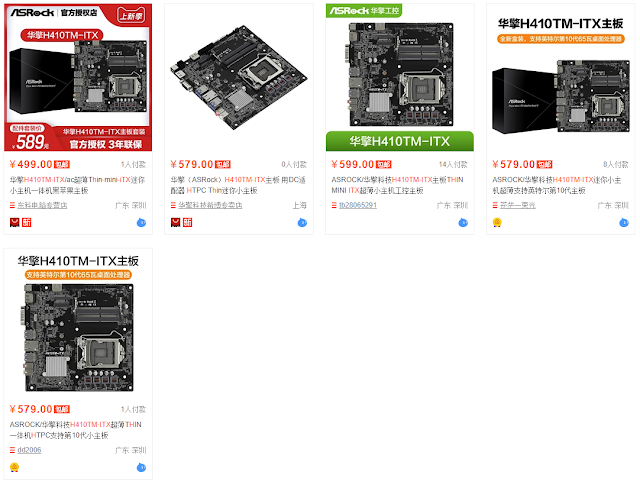

淘寶上搜尋到的產品價格範圍在 CNY 499 ~ 599 (約 NT$ 2,163 ~ 2,596)


個人認為 H410TM-ITX 的優點

1. SSD 的 M.2 插槽在主機板正面

2. 官方有明示 DC-in 端子規格

3. 最新的 400 系列晶片組


個人認為 H410TM-ITX 的缺點

1. 無 PCI Express 擴充槽

2. 無 HDMI 2.0 也無 DP 能輸出 4K 60Hz

3. 照片看起來是非日系固態電容

4. CR2032 電池使用帶線版本且置於主機板背面



ASRock B460TM-ITX

ASRock - B460TM-ITX

晶片組: Intel B460

CPU: 最高 65W 第 10 代 Core 處理器

記憶體: 雙通道 DDR4 SO-DIMM

顯示: HDMI 1.4 (4096x2160 @30Hz) x2

儲存: 2260/2280 M.2 (PCIe Gen3 x4 / M Key) x1、SATA 6Gb/s x2

網路: Realtek RTL8111H GbE LAN x1

擴充槽: 2230 M.2 (E Key) x1

官網規格表中說是使用 19V 變壓器。

官網說明書 PDF 檔有說明 DC-in 端子是內徑 2.5mm 且外徑 5.5mm,並列出支援的變壓器品牌型號。


淘宝网 技嘉工控主板店 - ASROCK/华擎科技B460TM-ITX主板THIN MINI ITX超薄小主机工控主板


淘寶上目前 (2020/10/2) 似乎只有此賣家有上架此主機板,僅在預購,而且預購時間已結束。預購的售價是 CNY 799 (約 NT$ 3,463)


個人認為 B460TM-ITX 的優點

1. SSD 的 M.2 插槽在主機板正面

2. 官方有明示 DC-in 端子規格

3. 最新的 400 系列晶片組


個人認為 B460TM-ITX 的缺點

1. 無 PCI Express 擴充槽

2. 無 HDMI 2.0 也無 DP 能輸出 4K 60Hz

3. 照片看起來是非日系固態電容

4. CR2032 電池使用帶線版本且置於主機板背面



ASRock A320TM-ITX

ASRock - A320TM-ITX

晶片組: AMD A320

CPU: 最高 65W AMD AM4 插槽處理器

記憶體: DDR4 SO-DIMM x2

顯示: HDMI 1.4 (4096x2160 @24Hz / 3840x2160 @30Hz) x2

儲存: 2260/2280 M.2 (PCIe Gen3 x4 / M Key) x1、SATA 6Gb/s x1

網路: Realtek GbE LAN x1

擴充槽: 2230 M.2 (E Key) x1

使用的是 LGA115x 的散熱器,非 AM4 的。

官網規格表中說是使用 19V 變壓器。

官網說明書 PDF 檔有說明 DC-in 端子是內徑 2.5mm 且外徑 5.5mm,並列出支援的變壓器品牌型號。


淘宝网 技嘉工控主板店 - ASROCK/华擎科技A320TM-ITX锐龙AMD迷你HTPC主机Thin ITX超薄主板


淘寶上搜尋到的產品合理價格範圍大約落在 CNY 479 ~ 599 (約 NT$ 2,076 ~ 2,596)


個人認為 A320TM-ITX 的優點

1. SSD 的 M.2 插槽在主機板正面

2. 官方有明示 DC-in 端子規格


個人認為 A320TM-ITX 的缺點

1. 無 PCI Express 擴充槽

2. 無 HDMI 2.0 也無 DP 能輸出 4K 60Hz

3. 僅一個 SATA 埠

4. 照片看起來是非日系固態電容

5. CR2032 電池看起來是使用帶線版本且置於主機板背面

6. 淘寶賣場賣的似乎都是非盒裝的工業包

7. 中國那邊有在傳這張主機板記憶體不支援雙通道 (知乎 - 华擎a320tm itx不支持双通道内存嘛?还是我设置问题?)



匯率使用台銀 2020/9/30 16:02 現金賣出價,人民幣:4.334。
