文章看到一陣子了，今年過年完反而事情變多，想貼跟整理的資料堆積越來越多...
在下最初注意到有關綠之家的 CF 循環扇時，貼了這篇文章...
Joey的奮鬥 - 日本新潟的住宅社計事務所「緑の家」對於通風與熱交換等的看法 (2020/4/20)
Joey的奮鬥 - 日本新潟的住宅社計事務所「緑の家」對於通風與熱交換等的看法 (2020/4/20)
後來在寫這篇再稍微提到，文章後面的留言有跟網友討論零件選擇...
Joey的奮鬥 - 中國有人在家中安裝了 4 台土豆 SUPER 新風機 + 玻璃開孔安裝 (2021/3/25)
Joey的奮鬥 - 中國有人在家中安裝了 4 台土豆 SUPER 新風機 + 玻璃開孔安裝 (2021/3/25)
綠之家 2020 年底在他們的部落格上公開了於 2022 年 7 月時點的機種選擇。
「緑の家」ブログ - 標準仕様10年を祝って「緑の家」風呂CF（循環ファン）の設置マニュア
「緑の家」ブログ - 標準仕様10年を祝って「緑の家」風呂CF（循環ファン）の設置マニュア
ル公開 (2022/11/15)
綠之家設計浴室 CF (循環扇) 的目的是防止浴室發黴 (對浴室用大風量風扇吹)，同時配置的更衣間 CF 是擴散濕氣讓衣物乾燥。
日本住家設計跟台灣很不一樣，多半會浴廁分離，空間夠的話進浴室之前會有更衣間，更衣間很可能會有洗衣機 (如果常看日本片可能就會瞭解)。
綠之家設計的使用上要求比較特別，夏天要開冷氣，冬天要開暖氣。如果夏天冬天不開冷暖氣，綠之家表示這樣情況下使用循環扇會有反效果。有關其他細節，請前往上面的日文網站 (網站上還有電源配線圖)。因為筆者最在意的是採用的風扇跟進出風口的選擇是什麼...
浴室及更衣間的循環扇，本體是採用三菱電機 V-12P8 或是 VD-13ZVC6，出風口是三菱電機 P-18GL6。
浴室排氣扇使用三菱電機 VD-10ZCD10 換掉原有換氣扇，理由是有電動閥門。
(匯率使用台銀 2023/04/07 19:21 現金賣出價，日圓：0.235。)
三菱電機 V-12P8
三菱電機WIN2K - 換気扇・ロスナイ [本体]パイプ用ファン 排気用 V-12P8
風量： 135m³/h / 145m³/h (50Hz/60Hz)
噪音： 27.50dB / 29dB (50Hz/60Hz)
耗電： 3W / 3.60W (50Hz/60Hz)
適用管徑： 150mm
尺寸： 210 x 210 x 111mm
馬達： AC
風量： 135m³/h / 145m³/h (50Hz/60Hz)
噪音： 27.50dB / 29dB (50Hz/60Hz)
耗電： 3W / 3.60W (50Hz/60Hz)
適用管徑： 150mm
尺寸： 210 x 210 x 111mm
馬達： AC
重量： 0.9kg
沒想到 amazon 有在賣，而且還能寄台灣。
2023/4/7 時的售價是 JPY 4,650 (約 NT$ 1,093)。

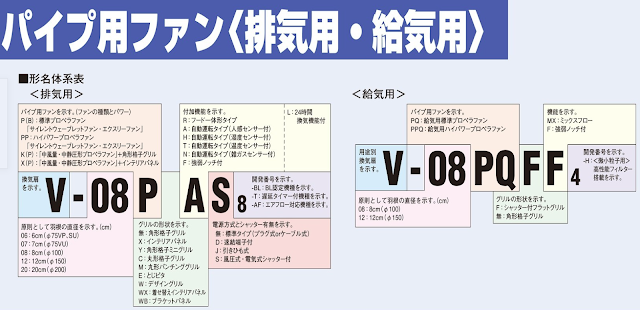

三菱電機パイプファン命名規則。似乎目前 (2023 年) 沒有 DC 風扇版本。
三菱電機 VD-13ZVC6
三菱電機WIN2K - 換気扇・ロスナイ [本体]ダクト用換気扇 天井埋込形 VD-13ZVC6
風量： 120m³/h / 75m³/h (強/弱)
噪音： 27.50dB / 20.50dB (強/弱)
耗電： 3.30W / 1.80W (強/弱)
適用管徑： 100mm
尺寸： 210 x 351 x 286mm
馬達： DC
風量： 120m³/h / 75m³/h (強/弱)
噪音： 27.50dB / 20.50dB (強/弱)
耗電： 3.30W / 1.80W (強/弱)
適用管徑： 100mm
尺寸： 210 x 351 x 286mm
馬達： DC
重量： 1.6kg
一樣 amazon 有賣也可以寄台灣。
2023/4/7 時的售價是 JPY 14,213 (約 NT$ 3,340)。

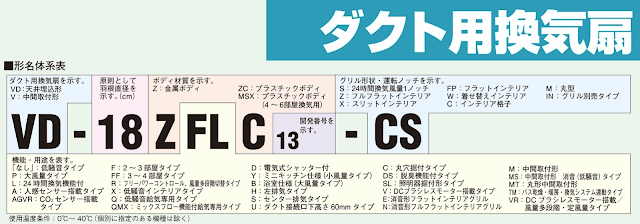

三菱電機管道式換氣扇的命名規則。
搭配使用的開關
很遺憾，這開關目前 (2023/4/27) 不寄送台灣。
售價 (2023/4/27)： JPY 1,465 (約 NT$ 344)
三菱電機 P-18GL6
一樣 amazon 有賣也可以寄台灣。
2023/4/7 時的售價是 JPY 2,402 (約 NT$ 564)。

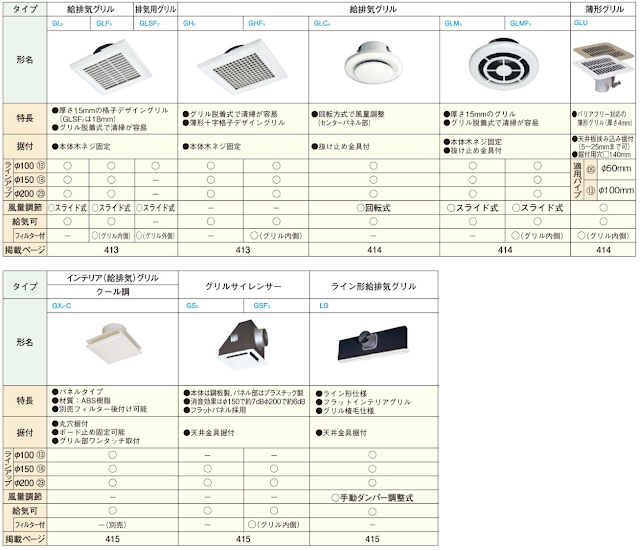

三菱電機管道用相關系統配件命名規則。雖然是戶外末端配件的命名規則，不過「P-(數字)」這部分是相通的，後面型號命名方式後面有表格。
三菱電機 VD-10ZCD10
三菱電機WIN2K - 換気扇・ロスナイ [本体]ダクト用換気扇 天井埋込形 VD-10ZCD10
風量： 90m³/h / 95m³/h (50Hz/60Hz)
噪音： 24dB / 24.50dB (50Hz/60Hz)
耗電： 8.40W / 10.30W (50Hz/60Hz)
適用管徑： 100mm
尺寸： 199 x 351 x 250mm
馬達： AC
風量： 90m³/h / 95m³/h (50Hz/60Hz)
噪音： 24dB / 24.50dB (50Hz/60Hz)
耗電： 8.40W / 10.30W (50Hz/60Hz)
適用管徑： 100mm
尺寸： 199 x 351 x 250mm
馬達： AC
重量： 1.7kg
有電動閥門
已停產，由 VD-10ZCD13 取代。
三菱電機 VD-10ZCD13
三菱電機WIN2K - 換気扇・ロスナイ [本体]ダクト用換気扇 天井埋込形 VD-10ZCD13
風量： 90m³/h / 95m³/h (50Hz/60Hz)
噪音： 21.50dB / 22dB (50Hz/60Hz)
耗電： 8.40W / 10.30W (50Hz/60Hz)
適用管徑： 100mm
尺寸： 199 x 351 x 250mm
馬達： AC
風量： 90m³/h / 95m³/h (50Hz/60Hz)
噪音： 21.50dB / 22dB (50Hz/60Hz)
耗電： 8.40W / 10.30W (50Hz/60Hz)
適用管徑： 100mm
尺寸： 199 x 351 x 250mm
馬達： AC
重量： 1.7kg
有電動閥門
一樣 amazon 有賣也可以寄台灣。
2023/4/7 時的售價是 JPY 15,800 (約 NT$ 3,713)。
文中有提到綠之家自己的事務所浴室使用 390m³/h 的循環扇，採用的應該是 Panasonic XFY-27JD8/83。
「緑の家」ブログ - レンジフード並の390m3/hの風呂CF。 (2022/11/14)
「緑の家」ブログ - レンジフード並の390m3/hの風呂CF。 (2022/11/14)
Panasonic XFY-27JD8/83
Panasonic - XFY-27JD8/83 品番詳細
風量： 390m³/h / 200m³/h / 100m³/h (急/強/弱)
噪音： 40dB / 22.5dB / 16dB (急/強/弱)
耗電： 15.5W / 3.9W / 2.1W (急/強/弱)
適用管徑： 150mm
馬達： DC
風量： 390m³/h / 200m³/h / 100m³/h (急/強/弱)
噪音： 40dB / 22.5dB / 16dB (急/強/弱)
耗電： 15.5W / 3.9W / 2.1W (急/強/弱)
適用管徑： 150mm
馬達： DC
重量： 2.7kg
2023/4/7 售價為 JPY 15,729 (約 NT$ 3,696)。
Panasonic 天花板埋入式換氣扇命名規則。
搭配使用的開關
這開關目前 (2023/4/27) 可以寄送台灣。
售價 (2023/4/27)： JPY 4,441 (約 NT$ 1,044)
看到一個可能符合需求的...

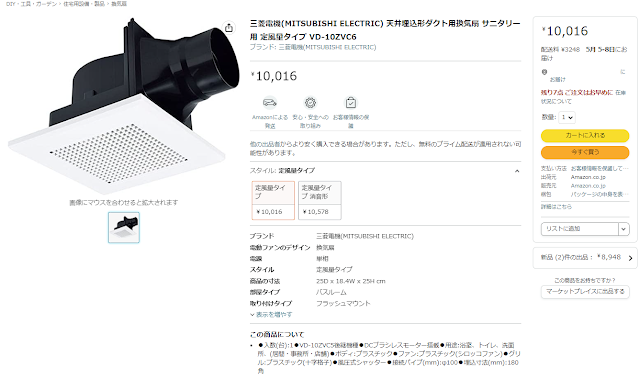

三菱電機 VD-10ZVC6
風量： 100m³/h / 60m³/h (強/弱)
噪音： 23.50dB / 16.50dB (強/弱)
耗電： 2.60W / 1.40W (強/弱)
適用管徑： 100mm
尺寸： 199 x 321 x 250mm
馬達： DC
重量： 1.4kg
amazon 有賣也可以寄台灣。
2023/4/28 時的售價是 JPY 10,016 (約 NT$ 2,354)。
支援的開關與 VD-13ZVC6 一樣是 P-04SWLV2。
以下是台灣一些換氣扇資料...
基本上噪音大於 30dB(A) 個人就不考慮，希望能在 20dB(A) 左右，然後再考量風量、耗電與其他規格。
台達電子 VFB32AGT
售價： NT$ 3,257 (m 購)
風量： 430m³/h
噪音： 36dBA
耗電： 17.5W
適用管徑： 150mm
電壓： 110 - 220V
風量： 430m³/h
噪音： 36dBA
耗電： 17.5W
適用管徑： 150mm
電壓： 110 - 220V
馬達： DC
重量： 5.7kg

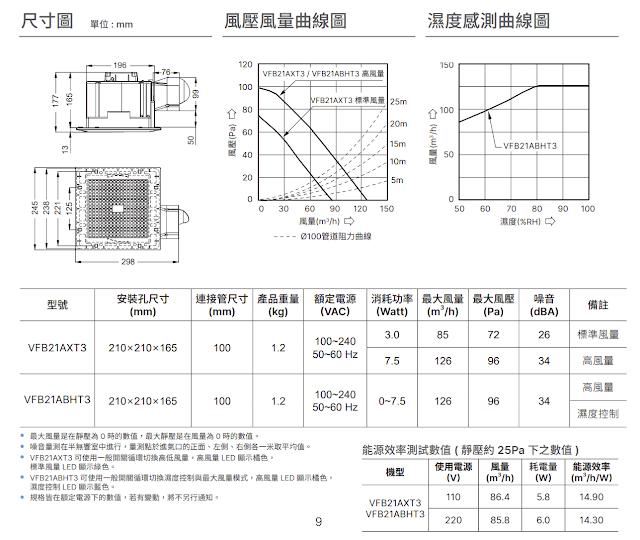

台達電子 VFB21AXT3
售價： NT$ 937 (m 購)
風量： 126m³/h / 85m³/h (高/標準)
噪音： 34dBA / 26dBA (高/標準)
耗電： 7.5W / 3.0W (高/標準)
適用管徑： 100mm
電壓： 100 - 240V
馬達： DC
重量： 1.2kg
使用一般開關循環切換風量
建準 BVT25A001
售價： NT$ 3,675 (p 家) (好像之前有賣過 NT$ 2,800)
風量： 254m³/h / 180m³/h (高速/低速)
噪音： 40dB(A) / 37dB(A) (高速/低速)
耗電： 19W / 8W (高速/低速)
適用管徑： 100mm
電壓： 110 - 220V
風量： 254m³/h / 180m³/h (高速/低速)
噪音： 40dB(A) / 37dB(A) (高速/低速)
耗電： 19W / 8W (高速/低速)
適用管徑： 100mm
電壓： 110 - 220V
馬達： DC
重量： 2.4kg
有附濾網
官網沒有風壓風量曲線圖
建準 BVT21A006
售價： NT$ 2,415 (p 家)
風量： 120m³/h
噪音： 29dB(A)
耗電： 4.5W
適用管徑： 100mm
電壓： 110 - 220V
馬達： DC
重量： 1.7kg
有附濾網
官網沒有風壓風量曲線圖
阿拉斯加 718D
售價： NT$ 2,950 (p 家)
風量： 120m³/h / 60m³/h (強/弱)
噪音： 34dBA / 24dBA (強/弱)
耗電： 5.6W / 1.6W (強/弱)
適用管徑： 100mm
電壓： 100 - 240V
風量： 120m³/h / 60m³/h (強/弱)
噪音： 34dBA / 24dBA (強/弱)
耗電： 5.6W / 1.6W (強/弱)
適用管徑： 100mm
電壓： 100 - 240V
馬達： DC
重量： 1.2kg
預設為低速模式，5 秒內關閉再開啟就會切換到高速模式，超過 5 秒就會回復預設低速下。

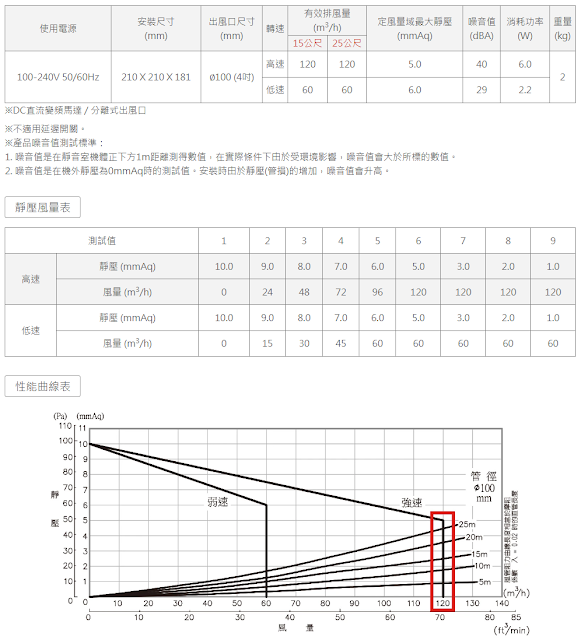

阿拉斯加 738D
售價： NT$ 4,680 (m 購)
風量： 120m³/h / 60m³/h (強/弱)
噪音： 40dBA / 29dBA (強/弱)
耗電： 6.0W / 2.2W (強/弱)
適用管徑： 100mm
電壓： 100 - 240V
風量： 120m³/h / 60m³/h (強/弱)
噪音： 40dBA / 29dBA (強/弱)
耗電： 6.0W / 2.2W (強/弱)
適用管徑： 100mm
電壓： 100 - 240V
馬達： DC
重量： 2kg
預設為低速模式，5 秒內關閉再開啟就會切換到高速模式，超過 5 秒就會回復預設低速下。
三菱
看了三菱在台灣賣的型號規格後，就...
Panasonic FV-24JA2W
售價： NT$ 6,825 (p 家商店街)
風量： 160m³/h / 120m³/h / 80m³/h
噪音： 31dB / 26dB / 20dB
耗電： 8W / 5.2W / 3.2W
適用管徑： 100mm
電壓： 220V
馬達： DC
重量： 2.9kg
找不到風速調整開關的資料，只找到定時開關...

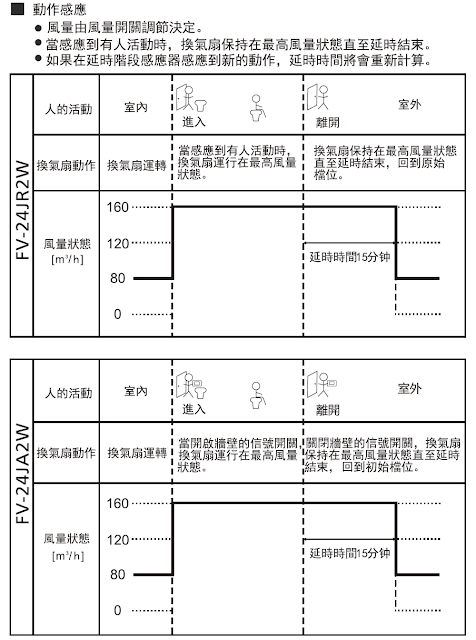

看起來風量調整是在機器本體上，安裝前就要決定好，而不是透過牆壁開關位置去切換。FV-24JA2W 上的訊號連接開關，是決定開啟最大風速以及延時關閉的起算時間。
中國的部分，搜尋了一下淘寶，似乎比較能貼上來的是 Panasonic...

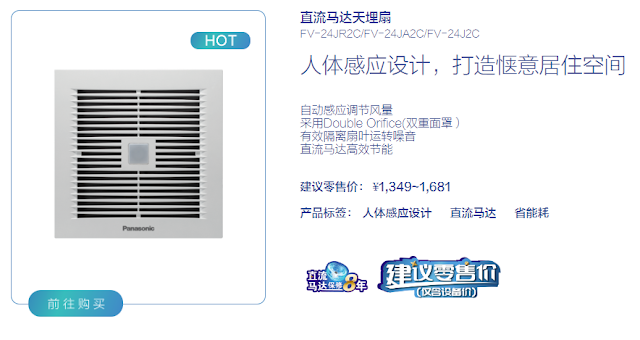

Panasonic FV-24JR2C / FV-24JA2C
風量： 160m³/h / 120m³/h / 80m³/h
噪音： 31dB / 26dB / 20dB
耗電： 8W / 5.2W / 3.2W
適用管徑： 100mm
電壓： 220V
馬達： DC
重量： 2.9kg
FV-24JR2C 有感應器偵測是否有人，進而提高風速；而 FV-24JA2C 則是使用實體開關。兩者與台灣賣的 FV-24JR2W 及 FV-24JA2W 幾乎一樣。
Panasonic FV-24JR2C
天貓的松下電工旗艦店 FV-24JR2C 售價為 CNY 1,120.18 (約 NT$ 5,030)。
Panasonic FV-24JA2C
天貓的松下皇凱專賣店 FV-24JA2C 售價為 CNY 980 (約 NT$ 4,400)。
(匯率使用台銀 2023/04/07 16:01 現金賣出價，人民幣：4.49。)
