2010年6月23日 星期三

H55-ITX WiFi + Core i3 550

主機板介紹請參考前篇:買了ZOTAC H55-ITX WiFi。朋友不用WiFi,而且原本插無線網卡的mini PCI-E插槽要挪做其他用途,所以就把天線跟網卡拆了。



散熱器採用的是Thermaltake SlimX3 (型號:CLP0534)



選這顆就是因為它的高度只有36mm,可以用在有散熱器高度限制的機殼。


鎖上扣具,並放上墊圈。

安裝需要從主機板背面將螺帽鎖上。


記憶體選的是Kingston (金士頓) 的低電壓版。

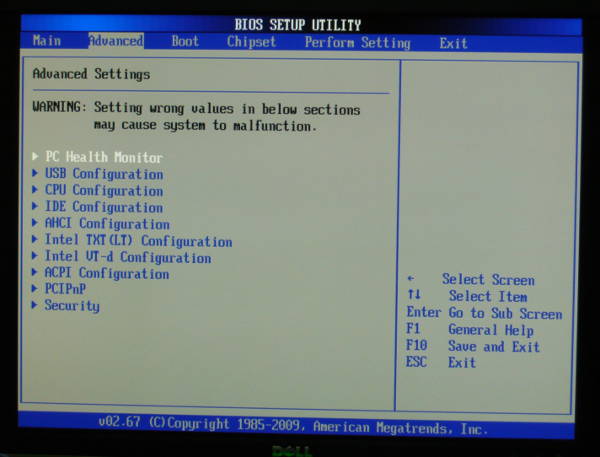

BIOS畫面...


哇...還蠻燙的,CPU溫度到51度。

嘿~H55還有North Bridge啊

不支援XMP,得手動設定才行,個人習慣使用「Auto」


外頻與電壓的設定頁面。

ZOTAC的驅動&工具安裝程式還是沒有大廠的好,印象中A與G社都可以單鍵一次全部安裝完畢。ZOTAC需要手動自己選,一個個單獨裝。而且沒有自動偵測,清單中有非此主機板的驅動程式選項。


耗電測試配備如下
CPU:Intel Core i3 550 (ES版)
MB:ZOTAC H55-ITX WiFi
RAM:Kingston DDR3 1600 低電壓版 2GB x2
HDD:Hitachi HTS545050B9A300 2.5" 500GB
ODD:Philips DROM6316 (1650W-P99) DVD-ROM
CPU散熱器:Thermaltake SlimX3
電源供應器:CoolerMaster Real Power Pro 360W 80PLUS銅牌 (RS-360-ASAA-D3)
風扇:9cm x1

耗電測試結果
在BIOS底下:62W
Memtest 86+:78~86W
進入作業系統後的閒置時:31~32W
執行OCCT:118W
關機後:0W

溫度表現 - 室溫26度
BIOS底下:51度
執行OCCT:90度(最高)
閒置:28度


4 則留言:

Unknown 提到...

請問
撤去無線網路卡的mini PCI-E空位
是挪做何用呢?
裝SSD嗎?

JOEY 提到...

朋友說可能話拿來裝Turbo Memory

匿名 提到...

請問你的散熱器是去哪買的?
另外kingston的ram要多少錢阿?

JOEY 提到...

那散熱器是請朋友從日本買回來的。

那金士頓的低電壓RAM,當時我記得好像一組要四千多(不太確定),現在應該便宜不少。
